Proyecto Tecnológico para 4º de ESO.
"Coche teledirigido por mando a distancia de infrarrojos"
Acerca de este proyecto
Este Proyecto Tenológico fue realizado en 4º de ESO del IES Joaquín Romero Murube.
Está basado en la SESIÓN 08 - Motores del Programa Profundiza de Robótica escolar realizado el mismo curso.
Propuesta de trabajo
Enunciado de la propuesta
Diseñar y construir un coche-robot que podamos dirigir con un mando a distancia y que posea distintos tipos de movimientos autónomos.
Lo llamaremos “Coche teledirigido por IR”.
Condiciones de la propuesta
- La base del coche será de plástico (arrasol).
- El coche tendrá dos motores con reductora y con sus respectivas ruedas.
- Una tercera rueda loca permitirá el giro del coche.
- Utilizaremos la tarjeta controladora “Proyectos Picaxe 18M2 de alta potencia”.
- El control del coche será a través de un mando a distancia de la tele (Sony).
- Un receptor de infrarrojos permitirá leer las señales que enviemos con el mando.
- Debe funcionar con tres pilas AA que irán sobre su correspondiente portapilas.
- Tendrá un interruptor general.
- El coche se considerará que funciona correctamente si es capaz de realizar las siguientes maniobras:
- Teclas del cursor del mando: avanzar, retroceder, giro a la izquierda, giro a la derecha y parar.
- Tecla 0: rotación cerrada sobre sí misma a la izquierda.
- Tecla 1: avance y retroceso de unos 50cm quedando en el mismo sitio.
- Tecla 2: recorrido de un cuadrado hacia la izquierda de unos 20cm de lado.
- Tecla 3: recorrido de un triángulo hacia la derecha de unos 25cm de lado.
- Resto de teclas hasta la 9: figuras geométricas de libre diseño.
Esquema eléctrico general
La siguiente figura muestra el esquema eléctrico general del coche-robot.
Algunas consideraciones a destacar:
- Usamos condensadores de 220nF para filtrar el ruido electrónico que producen los motores.
- Recogemos la señal del receptor de IR en la entrada analógica C.1 .
- El receptor de IR se contruyó aparte sobre una placa perforada de conexiones rápidas.
Receptor de infrarrojos
Podemos encontrar el esquema eléctrico y una implementación práctica del receptor de IR junto a su plano en la sección de sensores del blog.

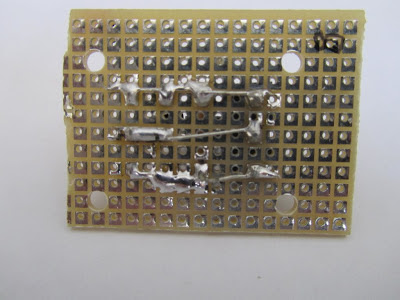

A continuación se muestra cómo quedó en uno de nuestros coches-robot.
Programación del microcontrolador
Para desarrollar este proyecto utilizamos tres programas en el micro Picaxe-18M2 que están ampliamente comentados en la sección de Programas.
El primer programa se escribió simplemente para conocer los códigos de los botones del mando a distancia que íbamos a utilizar para controlar el coche.
Un segundo programa se utilizó solo para comprobar que los motores funcionaban correctamente.
El tercer y definitivo programa fue el que permitió conducir el coche con el mando y realizar distintas maniobras programadas.
Fotos de algunos proyectos finalizados
Vídeos de proyectos finalizados
En el siguiente vídeo se muestra una prueba de funcionamiento básico de un coche:
adelante - atrás - derecha - izquierda - parar.
Posteriormente si hicieron otras pruebas preprogramadas en los botones 0 a 9 del mando:
(0) rotación completa - (1) avance y retroceso de 50cm - (2) cuadrado de 20cm de lado - etc.
En este segundo vídeo probamos tras finalizar el proyecto a mover 4 coches a la vez, tarea nada simple.
