PR16 - Alarma de alcohol

- ROBÓTICA ESCOLAR -
Andalucía Profundiza 2016

Prácticas de robótica

· Alarma de alcohol etílico ·

Descripción de la práctica

  • La ALARMA realizada en esta práctica detecta la presencia de vapor de ALCOHOL ETÍLICO (el de antiguo uso sanitario o de bebidas).
  • En cuanto acercamos una mano impregnada con un poco de alcohol al sensor:
    • se activa la alarma encendiendo un led rojo
    • y se emiten sonidos intermitentes con un zumbador.
  • Cuando no se detecta el alcohol queda encendido un led verde.

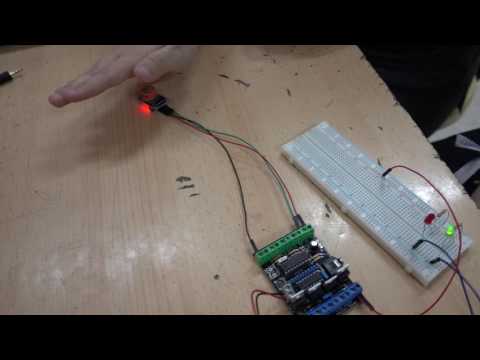

Vídeo de la práctica

En el vídeo se muestra y se explica cómo funciona la alarma




Esquema eléctrico

Nuestro sensor MQ-3 de alcohol etílico tiene:
  • Una pata VCC que se conecta a V+ en la tarjeta
  • Otra pata GND que se conecta a G en la tarjeta
  • La tercera pata A0 es analógica y la conectaremos a la entrada C.0 (sin R8)

Nota
Hay que asegurarse que en la tarjeta CHI035A se ha cortado la resistencia R8



Croquis eléctrico del montaje





Programa


Se utlizaron dos programas:
  • El primero, CALIBRACIÓN, sirve para conocer qué valores devuelve el sensor a medida que le acercamos el alcohol
  • En el segundo diseñamos la ALARMA a partir de los valores obtenidos anteriormente
